Αρκετοί κάτοχοι κάποιου Atari 2600 έχουν ακούσει για το AV MOD είτε γιατί θέλουν να έχουν καλύτερη εικόνα απο το RF είτε γιατί θέλουν να συνδέσουν το Atari τους σε κάποια σύγχρονη τηλεόραση. Εδώ λοιπον υπάρχει (για να μπορεί οποιοσδήποτε θέλει να ασχοληθεί) την όλη διαδικασία για γίνει AV MOD σε Atari 2600 Jr ή Woodgrain 4 switch ή Woodgrain 6 switch (& Darth Vader) [άρα πιάσαμε όλα τα 2600].

Atari 2600 Jr (ή «All Black»)

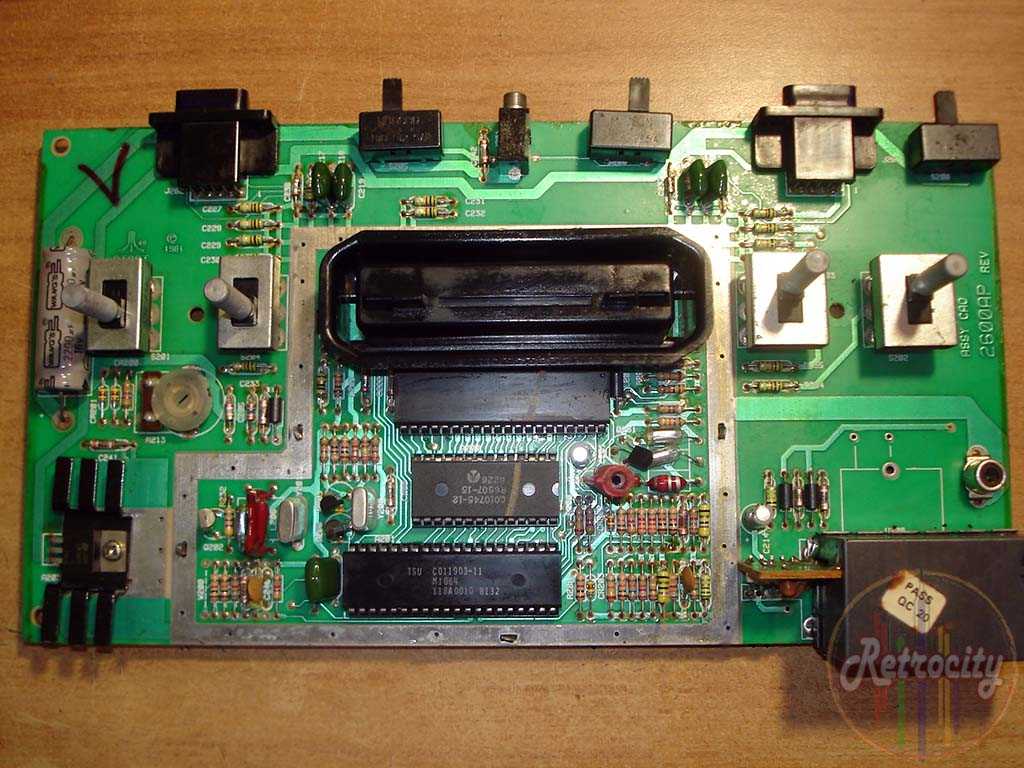

Αφού το ανοίξετε…

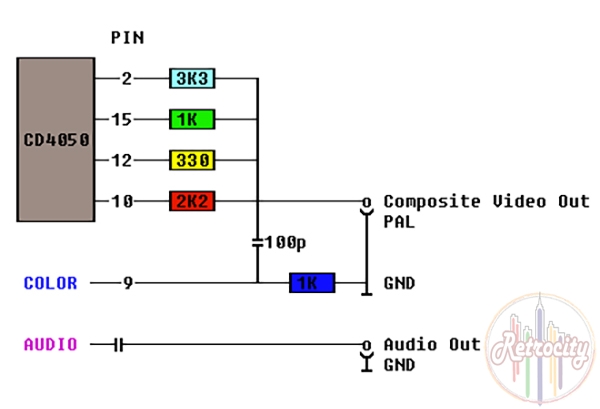

θα εστιαστούμε στο παρακάτω σημείο του κυκλώματος…

(Εδώ βλέπουμε το αυθεντικό κύκλωμα με τις αυθεντικές αντιστάσεις του Atari)

και κάνουμε τα παρακάτω…

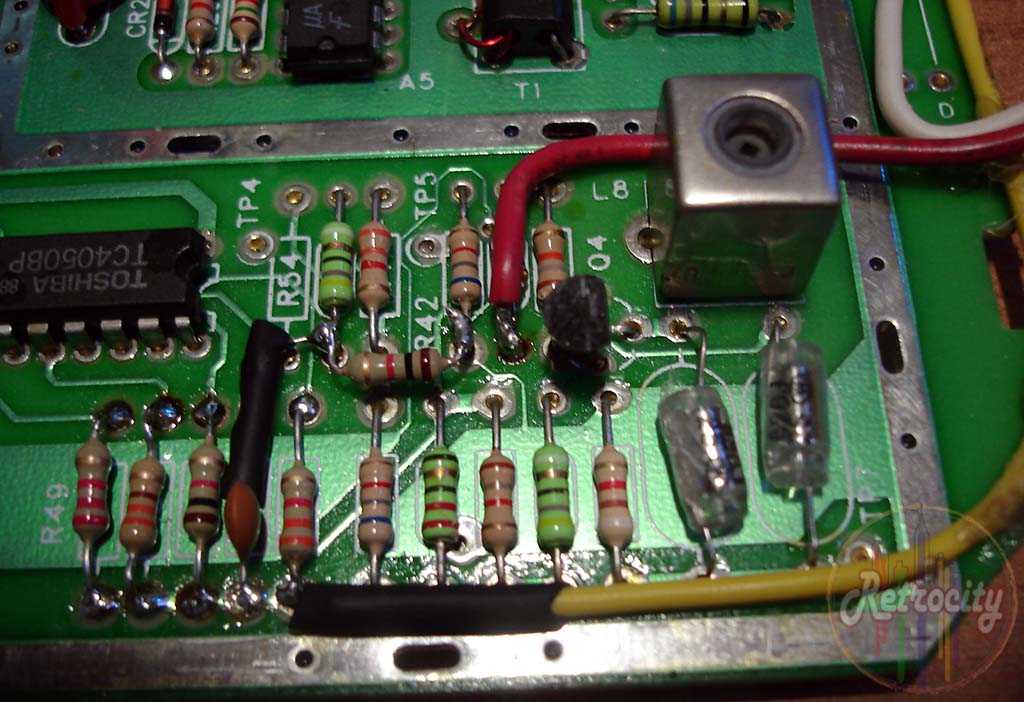

Αντικαθιστούμε τις αντιστάσεις που βλέπουμε στις τιμές που βλέπουμε παρακάτω…
(Προσοχή στις τιμές των υλικών δείτε τα χρώματα σε βάση με το παραπάνω σχέδιο)

το τελικό σας αποτέλεσμα πρέπει να είναι κάτι σαν αυτό….

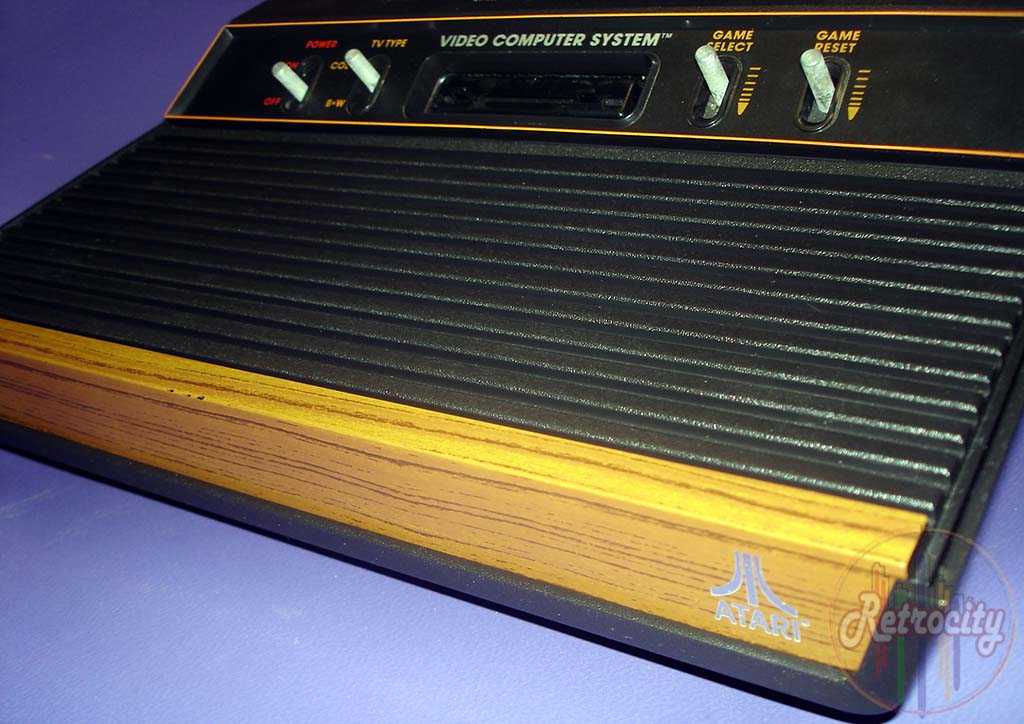

Atari 2600 woodgrain (4 switch & Darth Vader)

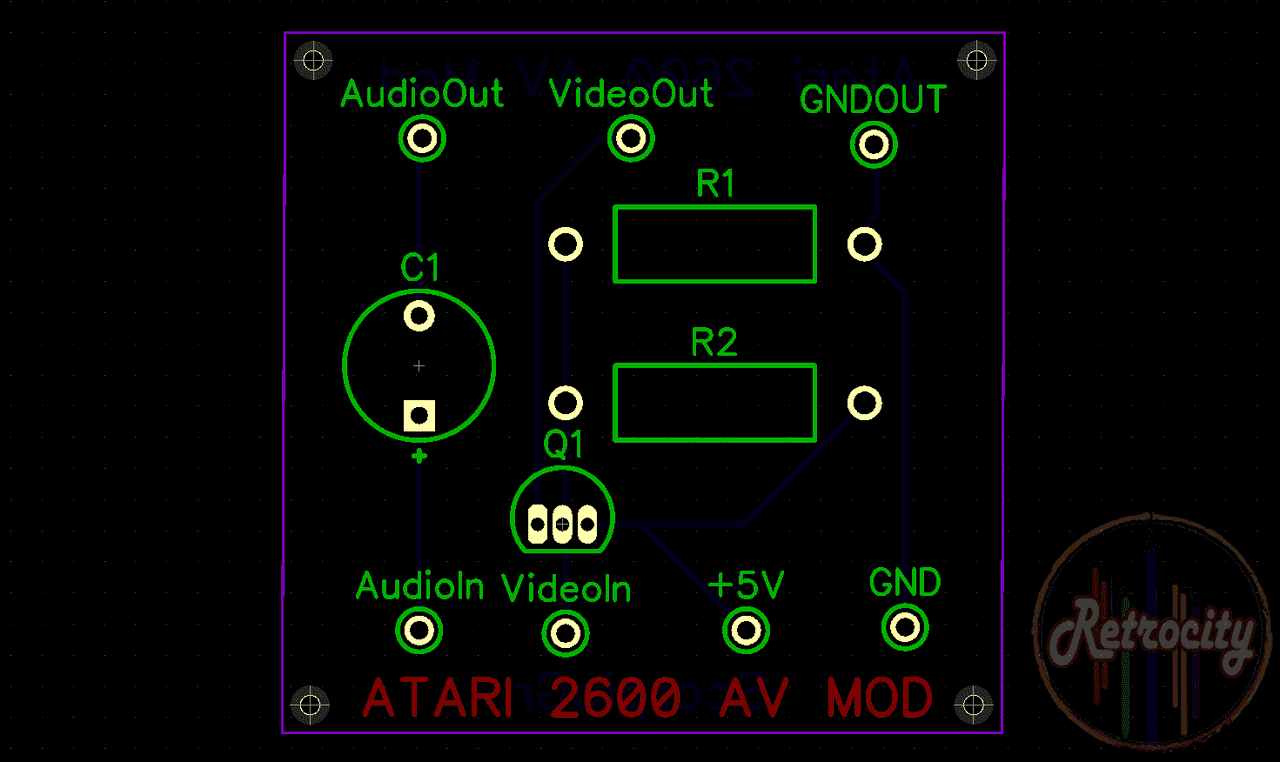

Εδώ θα χρειαστούμε το παρακάτω κύκλωμα…

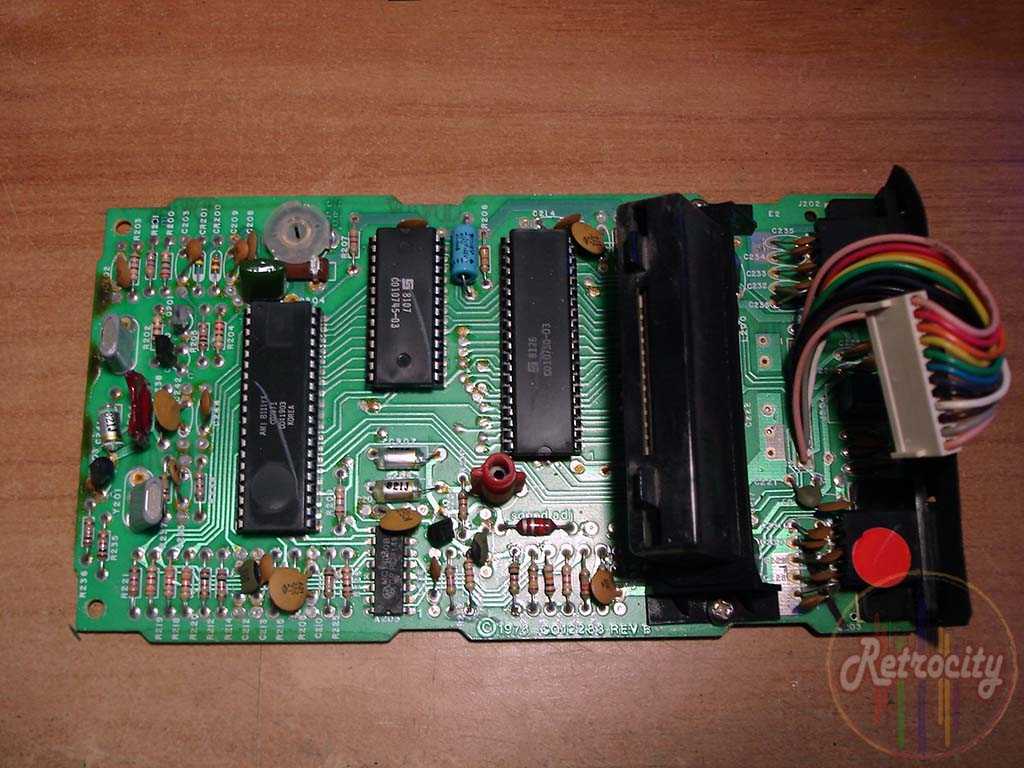

αφού ανοίξουμε το Atari…

Θα αποκόψουμε το RF απο την πλακέτα…

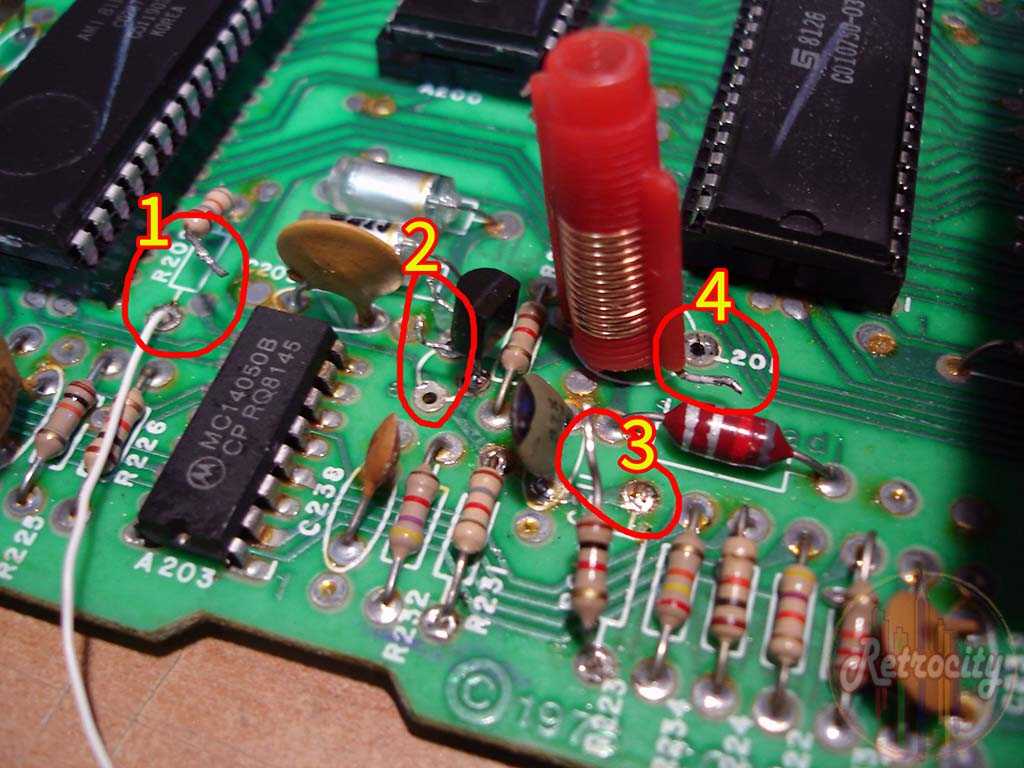

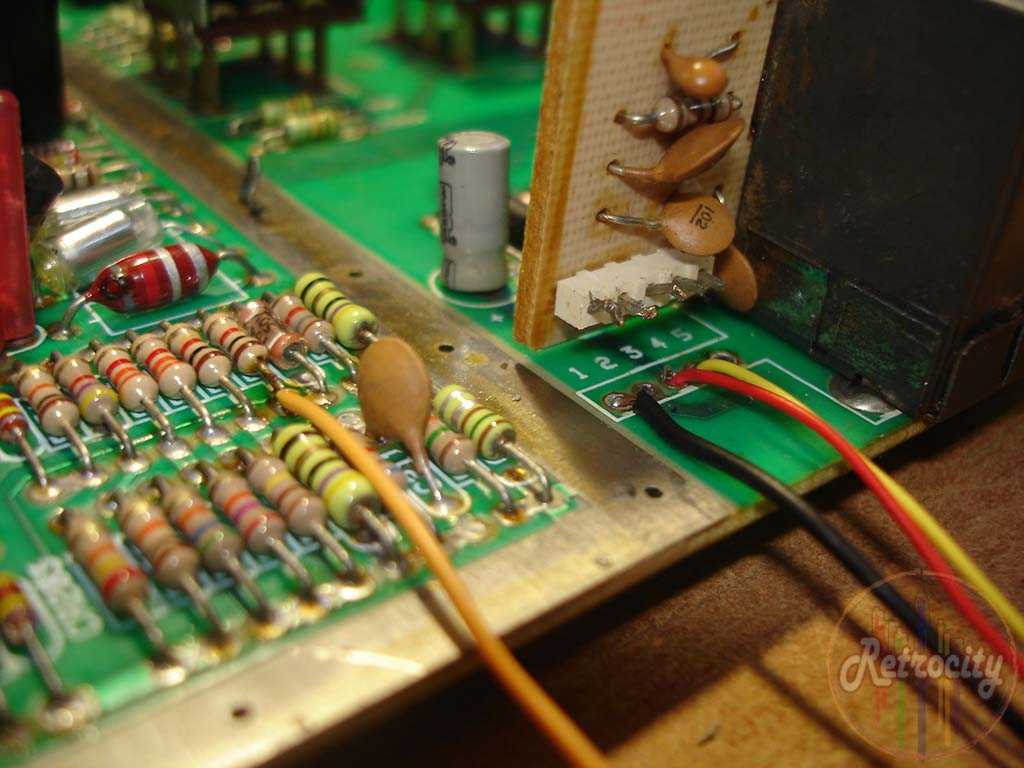

και θα πάρουμε τις εισόδους για το κύκλωμα….

το 1 είναι η γείωση όλων το 3 είναι τα +5v και το 4 το σήμα video…

Απο την παρακάτω αντίσταση θα πάρουμε τον ήχο…

Ξέχασα να αναφέρω οτι αποκολλούμε (η αφαιρούμε) το τρανζίστορ Q202 και την αντίσταση R209 (που βρίσκονται δίπλα στον κόκκινο πλαστικό κύλινδρο).

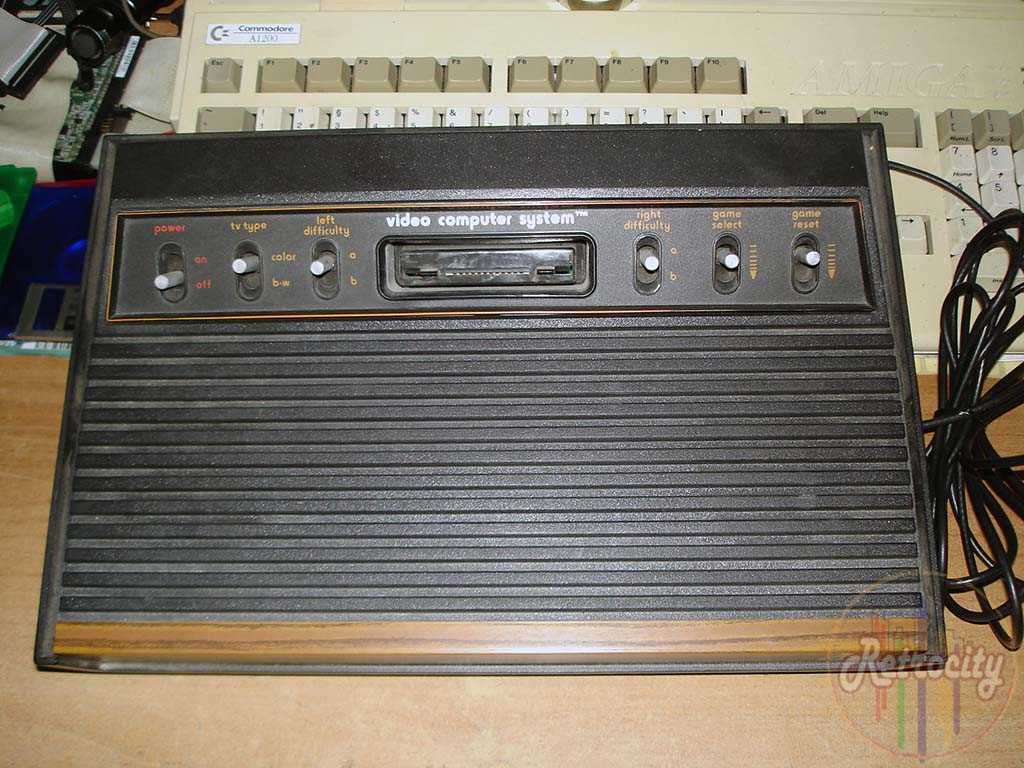

Atari 2600 woodgrain (6 switch)

Και εδώ θα χρειαστούμε το παραπάνω κύκλωμα (που χρησιμοποιήσαμε στο Atari 2600 woodgrain 4 switch)…

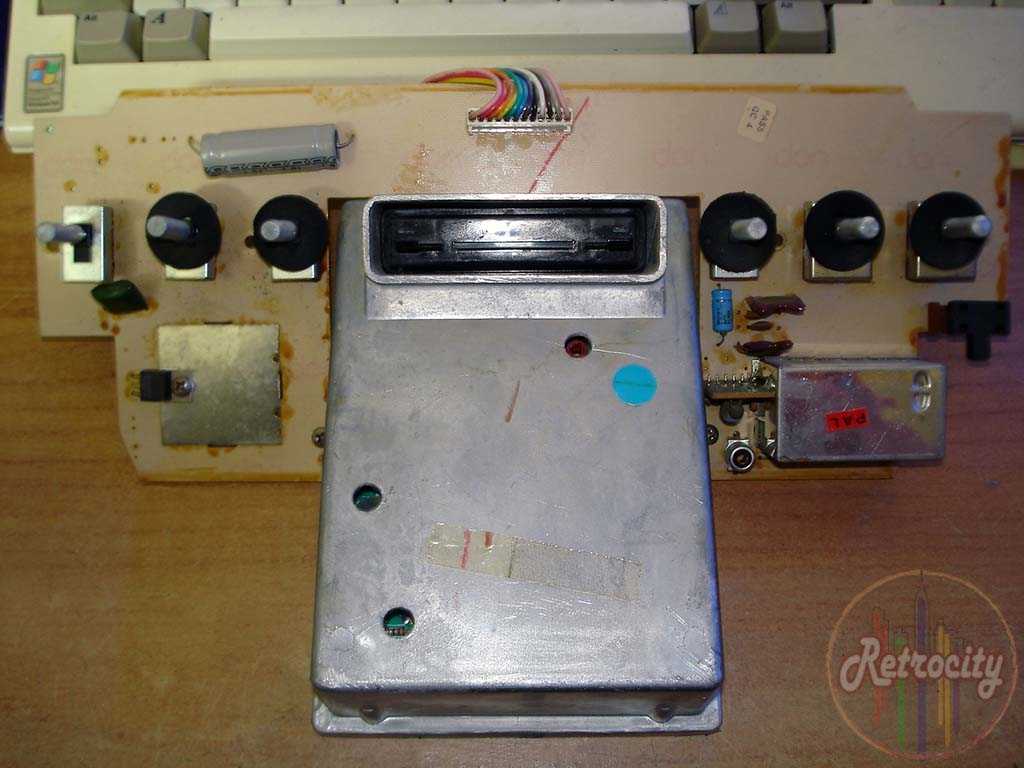

αφού το ανοίξουμε….

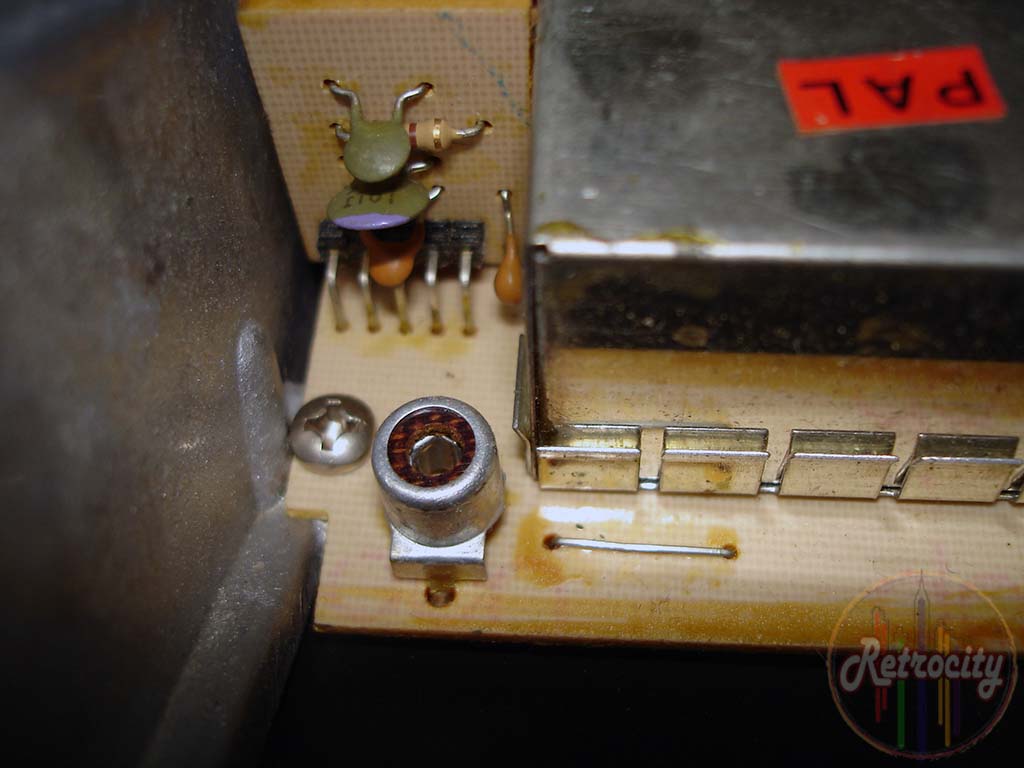

επικεντρωνόμαστε πρώτα στο να αποκόψουμε το κύκλωμα RF

Προσωπικά δεν μου αρέσει να καταστρέφω τα original parts για αυτό απλά αποκόπτω τα σημεία που χρειάζομαι….

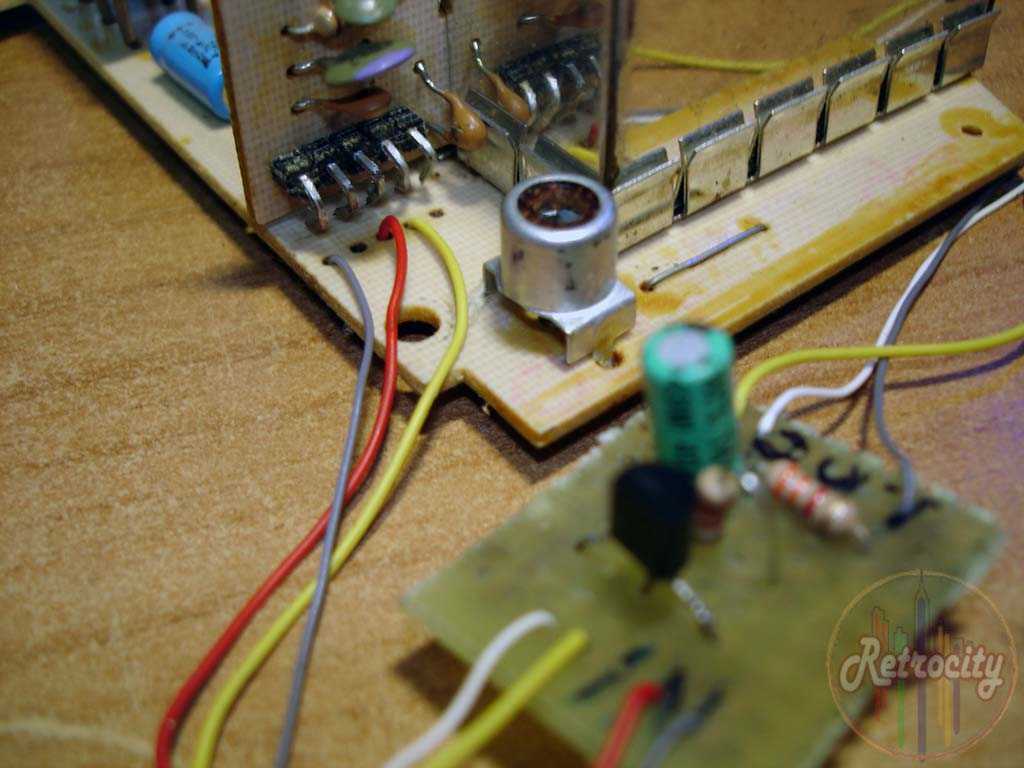

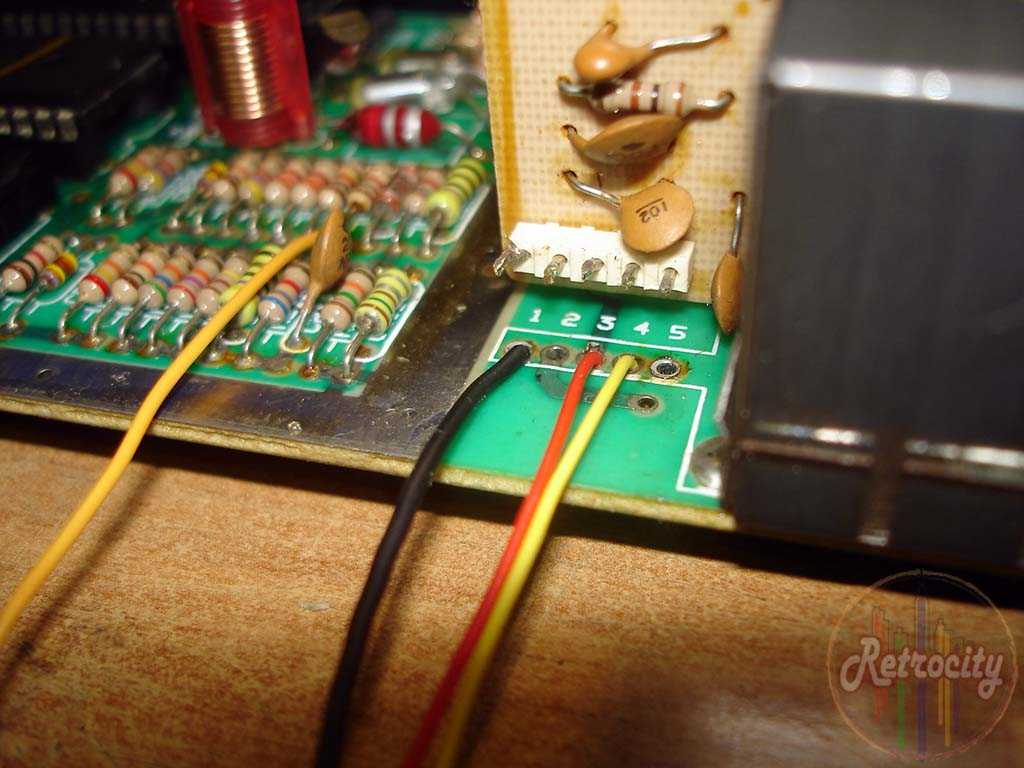

και όπως και στην παραπάνω έκδοση παίρνω από τα αντίστοιχα σημεία γείωσε +5v και σήμα video…. για να τα δώσω στο input του κυκλώματος.

(το 1 είναι η γείωση όλων το 3 είναι τα +5v και το 4 το σήμα video…)

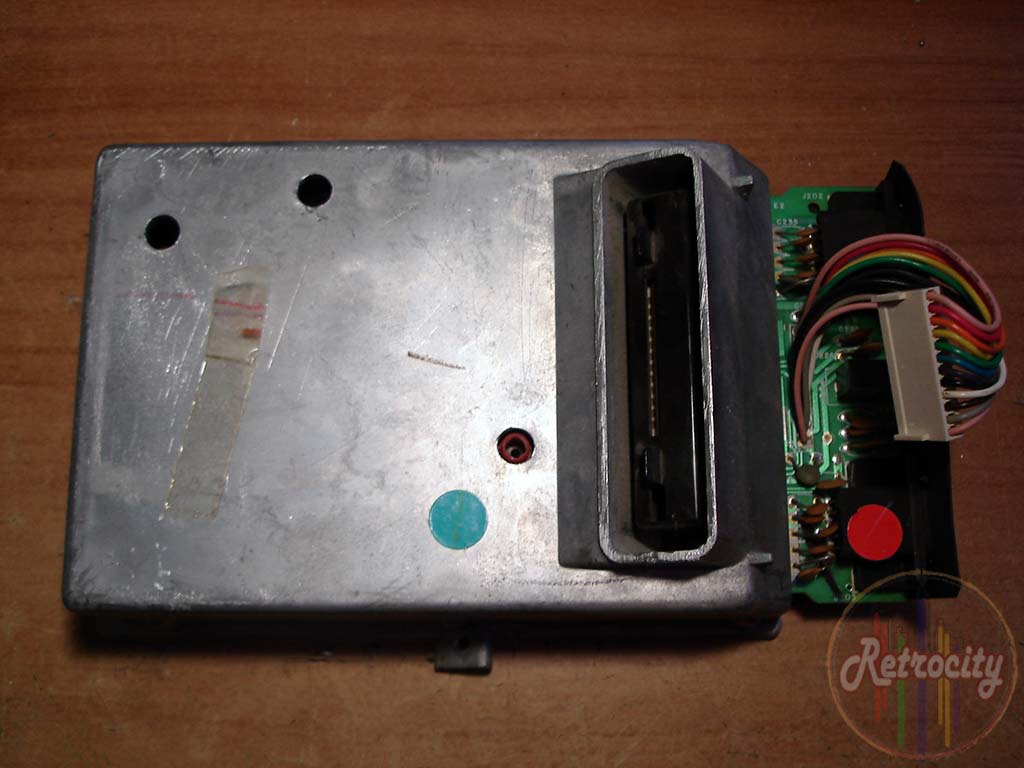

τώρα εδώ για να πάρω ήχο πρέπει να ανοίξω και το μεταλλικό περίβλημα….

Επικεντρόνομαι στο παρακάτω σημείο της πλακέτας που πρέπει να αποκολληθούν (για εμένα) ή να αφαιρεθούν για κάποιους ….

τα παρακάτω….

τον ήχο θα το πάρουμε απο το σημείο της αντίστασης όπως φαίνεται…

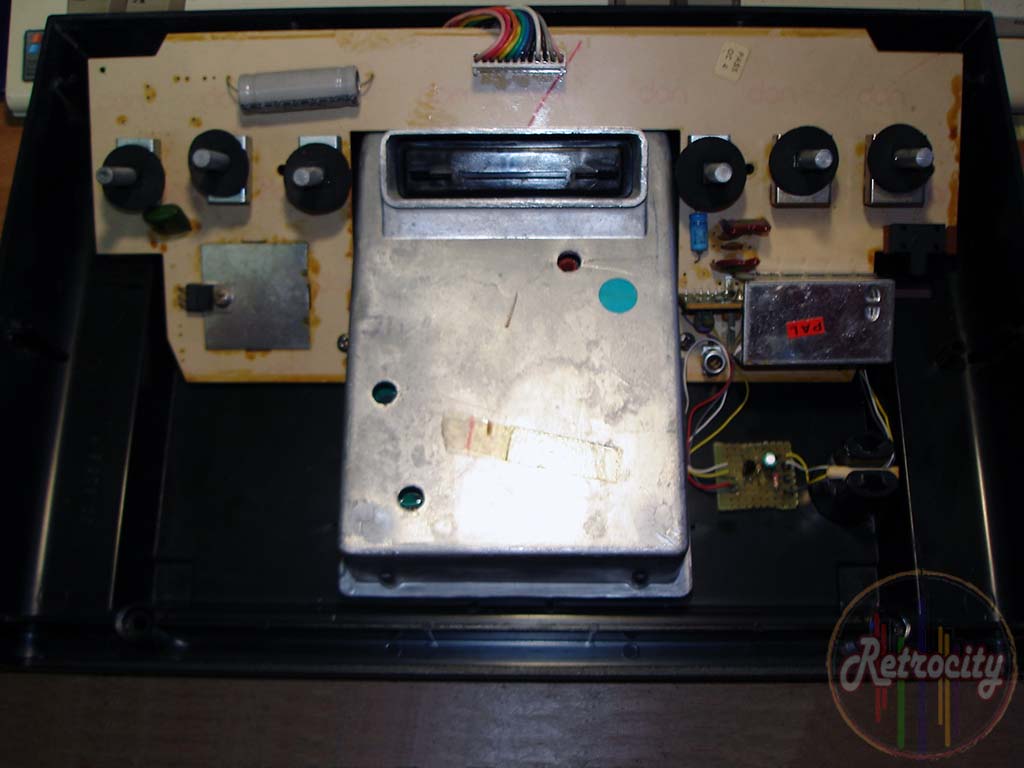

και θα μοντάρουμε ξανά τα πράγματα στην θέση τους….

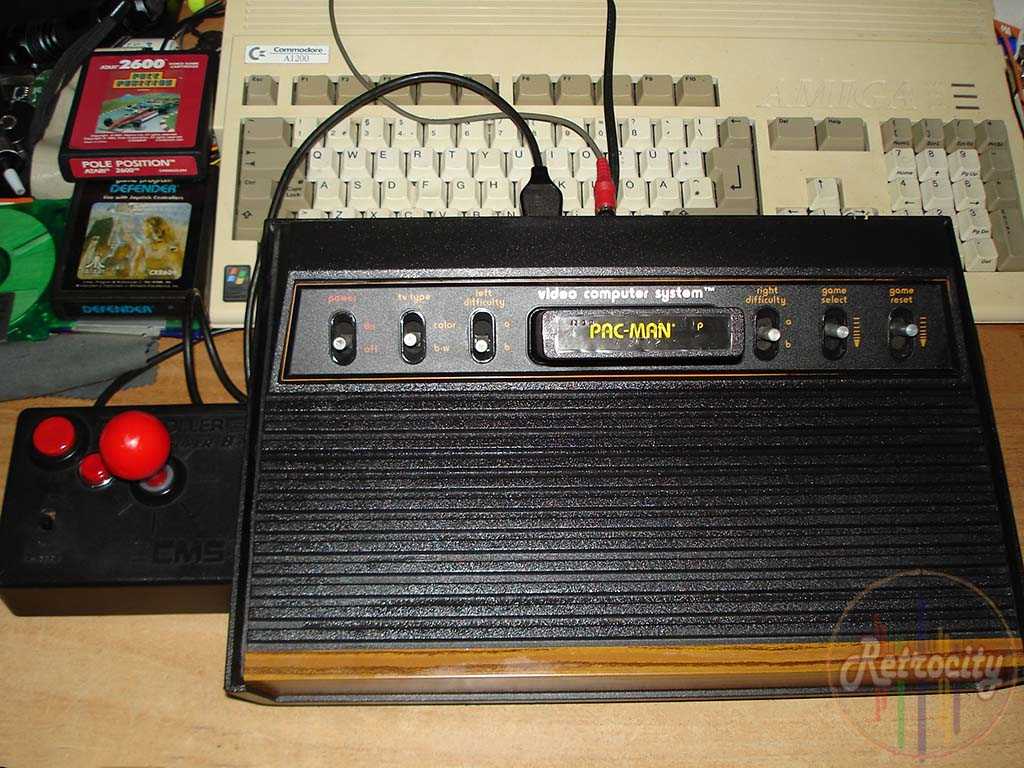

την έξοδο του κυκλώματος (Και στις 2 περιπτώσεις) είναι επιλογή του καθένα σας που θέλετε να την οδηγήσετε σε RCA πάνω στο κουτί…..

(Προσωπικά δεν μου αρέσει να κάνω τρύπες στο κουτί…)

ή σε καλώδιο RCA…. (Εγώ έτσι τα έχω κάνει)

Αν έχετε ερωτήσεις ή απορίες ρωτήστε με εδώ ή στο Facebook.

Καλή επιτυχία!!!!
