Δημιουργία καλωδίου Scart για Amiga
Στην εποχή που η Amiga κυριαρχούσε στα γραφεία, τα σαλόνια και τα όνειρα των home users, η ποιότητα της εικόνας ήταν θέμα… καλωδίου! Το κλασικό RF ή Composite Video απλώς δεν αρκούσε για να αποδώσει τις μαγευτικές παλέτες της Amiga, τα Workbench desktops ή τα intro των demo crews που έγραφαν ιστορία. 🎨🕹️
Σε αυτό το τεχνικό άρθρο, σου παρουσιάζουμε έναν πλήρη οδηγό κατασκευής SCART καλωδίου για Amiga, που φέρνει ξανά στη ζωή την αυθεντική εικόνα RGB, όπως ακριβώς την απέδιδαν τα chipset της εποχής (OCS/ECS/AGA).
Με αναλυτικά pinouts, tips από την κοινότητα, και επιλογές για shielded κατασκευές που αντέχουν στον χρόνο, θα μετατρέψεις την Amiga σου σε reference RGB output machine, ιδανική για CRT, PVMs, OSSC, και scaler converters.
Αν αγαπάς τις αυθεντικές εμπειρίες της δεκαετίας του ’80 και ’90, τότε αυτό το project είναι μια ωδή στο hardware που σε μεγάλωσε.
🎮 Ας ξαναφέρουμε το RGB στη ζωή… με καλώδιο, καλάι και μεράκι.
🛠️ Τι θα χρειαστείς
- 1x 23-pin male D-sub (Amiga RGB out) ή 25-pin με τροποποίηση
- 1x SCART male βύσμα
- Shielded RGB καλώδιο 8-10 καλωδίων (π.χ. mini-coax + GND)
- Αντιστάσεις:
- 1x 100Ω για Composite Sync (CSYNC) (προαιρετικά)
- 1x 180Ω resistor Blanking Signal, fast switch (pin 16)
- 1x 660Ω resistor για AV detect pin (pin 8 – για αυτόματο RGB switch)
- Κολλητήρι, καλάι, shrink tubing, multimeter, υπομονή και καλή διάθεση! 🕹️
🎯 Σκοπός
Η Amiga δίνει RGB out μέσω της 23pin υποδοχής της. Το SCART δέχεται RGB, Sync και Audio. Το καλώδιο συνδέει απευθείας αυτά τα σήματα για καθαρή εικόνα και ήχο σε CRT ή OSSC/RetroTINK/SCART monitors.
🔌 Διάγραμμα Σύνδεσης
📊 Amiga RGB 23-pin ⟶ SCART – Πίνακας Συνδεσμολογίας
| Amiga Pin | Σήμα | SCART Pin | Σχόλια |
|---|---|---|---|
| 3 | Red | 15 | |
| 4 | Green | 11 | |
| 5 | Blue | 7 | |
| 16, 17, 18, 19, 20 | Ground (RGB) | 5, 9, 13, 17, 18 | Κοινές γειώσεις |
| 10 | Composite Sync | 20 | Προτείνεται 100Ω resistor |
| 22 | +12V | 8 | 660Ω resistor για auto AV switch |
| 23 | +5V | 16 | Μέσω 180Ω resistor για RGB switch |
| RCA από αριστερό κανάλι Amiga | Audio Left | 6 | Είσοδος ήχου (L) |
| RCA από δεξί κανάλι Amiga | Audio Right | 2 | Είσοδος ήχου (R) |
| RCA GND (ή κοινή γείωση RCA) | Audio GND | 4 | Γείωση για τα RCA |

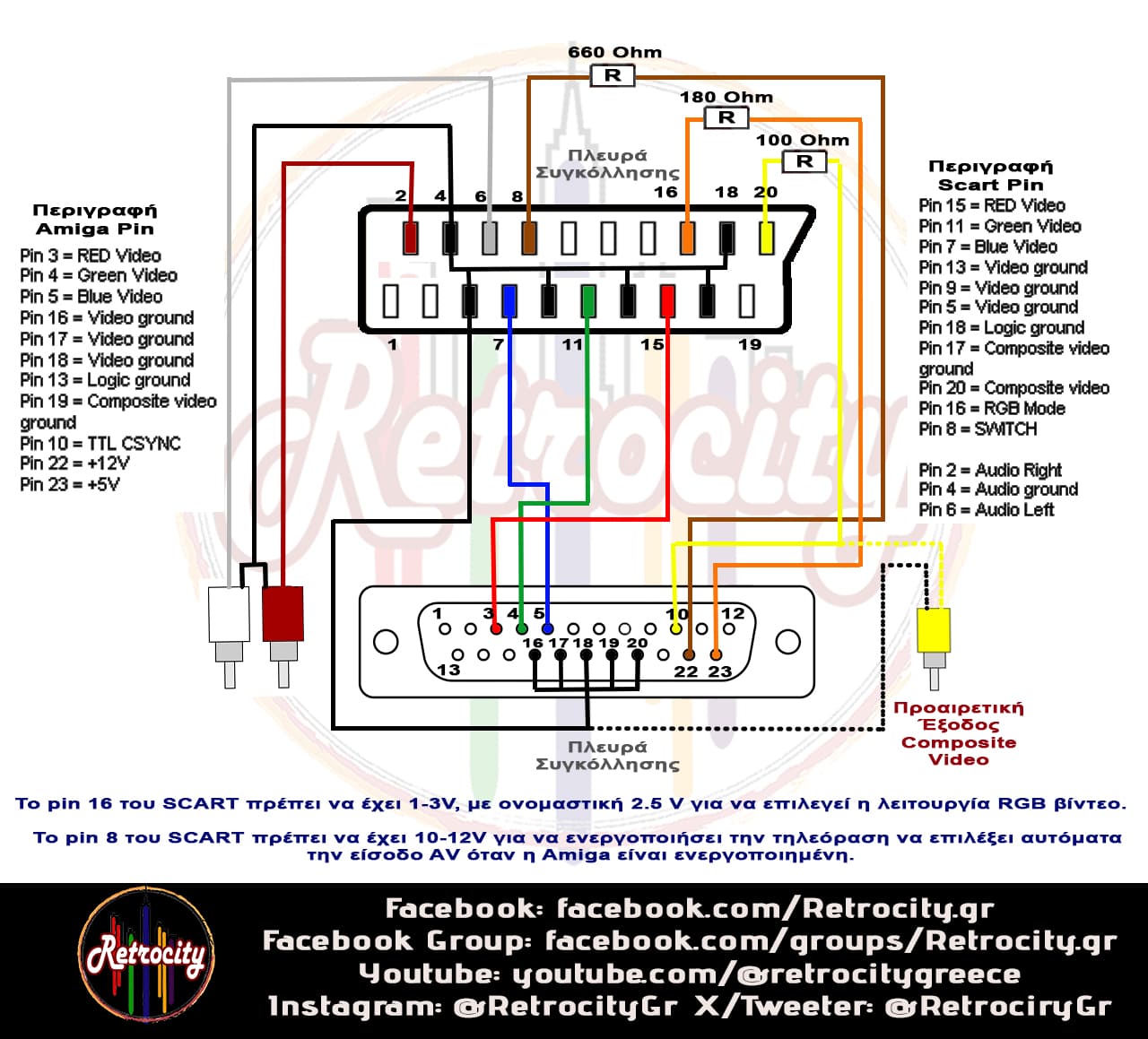

🖼️ Διάγραμμα Καλωδίου

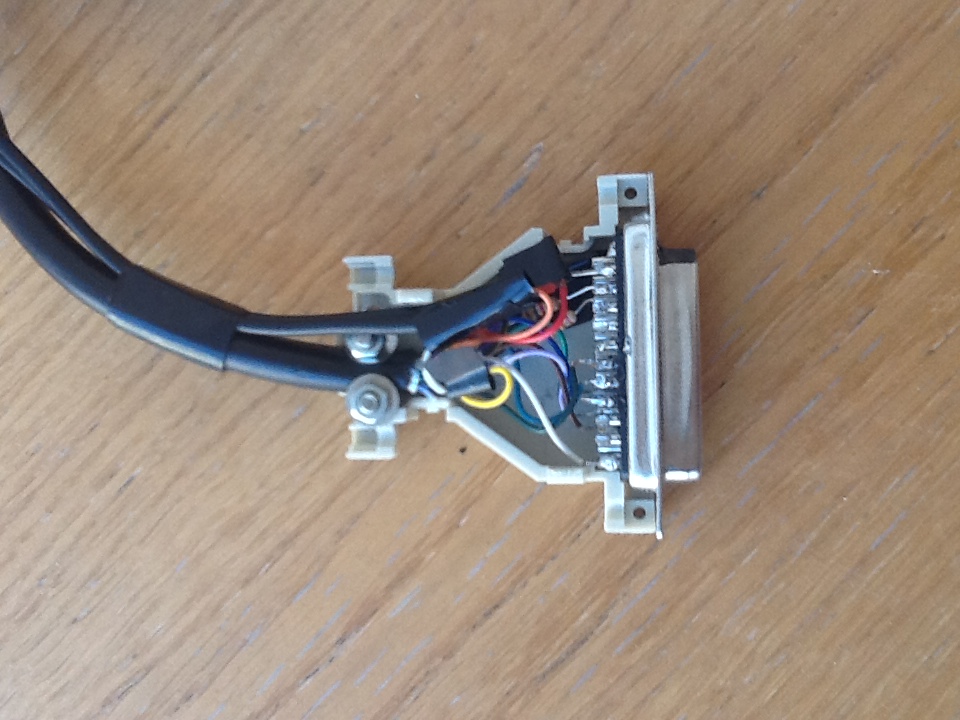

Amiga Scart Cable
Amiga Scart Cable
⚠️ Τεχνικές Επισημάνσεις
- Μην συνδέσεις direct composite video (pin 12) αντί για CSYNC! Η εικόνα θα είναι θολή ή ασταθής.
- Ορισμένα SCART TVs δεν υποστηρίζουν την αυτόματη αλλαγή σε RGB ή δεν έχουν ενεργό το pin 8. Δοκίμασε και χειροκίνητη επιλογή RGB μέσω τηλεκοντρόλ.
- Αν δεν βρίσκεις 23-pin D-sub, χρησιμοποίσε ένα 25-pin male D-sub αλλα τροποποίησε το βύσμα 25-pin κόβοντας τα 2 pins που δεν χρειάζονται.
- Για καλύτερο shielding, χρησιμοποίησε mini-coax ανά σήμα με κοινό εξωτερικό πλέγμα (braided shield).
💬 FAQ από την Κοινότητα
Q: Αν η εικόνα τρεμοπαίζει;
A: Βεβαιώσου ότι έχεις σωστό CSYNC και όχι composite video. Δοκίμασε και άλλες τηλεοράσεις ή scalers.
Q: Πού βρίσκω 23-pin male D-sub;
A: Πλέον σπάνια, αλλά βρίσκεις σε eBay ή από παλιά καλώδια. Εναλλακτικά, 25-pin με τροποποίηση.
Q: Μπορώ να το χρησιμοποιήσω με OSSC/RetroTINK;
A: Ναι, με την κατάλληλη ρύθμιση sync input. Το καλώδιο δίνει καθαρό RGB.
🧵 Επίλογος – Με RGB στο DNA της Amiga
Η δημιουργία ενός SCART καλωδίου για Amiga δεν είναι απλώς μια τεχνική διαδικασία· είναι μια πράξη σεβασμού προς την αυθεντική εικόνα, ένα κομμάτι μνήμης που γίνεται χειροπιαστό. Με το σωστό σήμα RGB, κάθε pixel αποκτά τη θέση του, κάθε χρώμα ανασαίνει και κάθε CRT αναβιώνει τον ήχο και την εικόνα μιας άλλης εποχής.
Το καλώδιο που έφτιαξες δεν είναι απλώς ένα εξάρτημα. Είναι μια γέφυρα ανάμεσα σε δύο κόσμους: στον σημερινό της HDMI ευκολίας και στον χθεσινό της χειροποίητης ποιότητας. Και κάθε φορά που θα δεις το loading screen του Shadow of the Beast ή θα ακούσεις το click της disketten μονάδας, θα ξέρεις ότι το έζησες όπως πρέπει.
🔧 Συνέχισε να δημιουργείς, να βελτιώνεις και να μοιράζεσαι.
🎮 Γιατί στο Retrocity, κάθε mod είναι μια ιστορία, και κάθε καλώδιο… μια σύνδεση με το παρελθόν.
⚠️ Σημαντική Σημείωση / Disclaimer:
🔧 Το άρθρο αυτό απευθύνεται σε έμπειρους χρήστες που γνωρίζουν βασικές αρχές ηλεκτρονικών, συγκόλλησης και διαχείρισης παλαιών υπολογιστών.
Η κατασκευή καλωδίου SCART για την Amiga απαιτεί σωστή γνώση των pinouts και προσοχή κατά τη σύνδεση, ώστε να αποφευχθεί ζημιά στην Amiga ή την τηλεόραση/μονιτορ.
❗️Το Retrocity και οι συντάκτες του δεν φέρουν ευθύνη για τυχόν βλάβες, λάθη συνδεσμολογίας ή ζημιές που ενδέχεται να προκύψουν από την εφαρμογή των οδηγιών.
🧰 Αν δεν είσαι σίγουρος/η, συμβουλέψου κάποιον με εμπειρία ή απευθύνσου στην κοινότητά μας για βοήθεια.
Στο ρετρό δεν κάνουμε πειραματισμούς χωρίς γνώση – κάνουμε αποκατάσταση με αγάπη και ακρίβεια. 🕹️💾

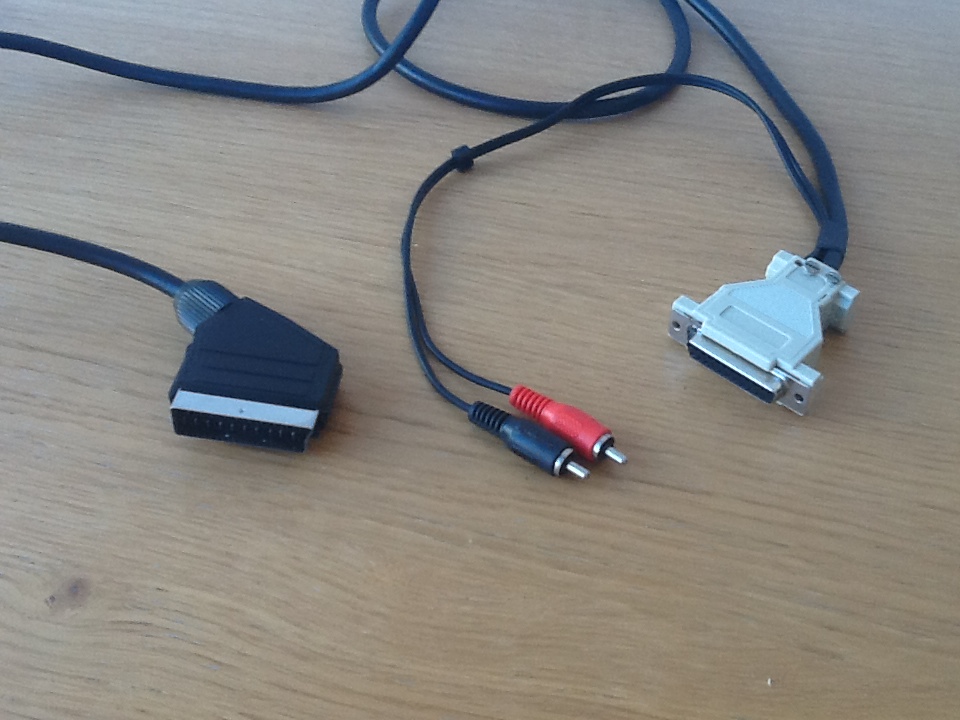

Amiga Scart Cable
