Επισκευή ZX Spectrum & ZX Spectrum Plus
Σου έρχεται η επιθυμία να παίξεις ένα παιχνιδάκι από τα παλιά στον πολυαγαπημένο σου ZX Spectrum!!!! Κατεβάζεις με όρεξη το λατρεμένο σου από το ράφι, κάνεις όλες τις απαραίτητες συνδέσεις, βάζεις την πρίζα και ξαφνικά είναι η στιγμή που παγώνει το αίμα σου… O αγαπημένος σου ΖΧ Spectrum δεν λειτουργεί… Αφού ρίξεις τα απαραίτητα «γαλλικά» και ηρεμήσεις, αρχίζει να μπαίνει στο μυαλό σου με νηφαλιότητα η σκέψη του τι μπορείς να κάνεις μια που τα καταφέρνεις στις επισκευές… Έφτασε η στιγμή για Επισκευή ZX Spectrum…!!!
Οι παρακάτω εικόνες αρκετές φορές προσανατολίζουν το τι συμβαίνει και στο τι ενέργειες πρέπει να γίνουν για την επισκευή του ZX Spectrum σας…
Εύχομαι οι παρακάτω φωτογραφίες και συμπτώματα καθώς και οι ενεργειες που προτείνονται να βοηθήσουν στην δική σας επισκευή του ZX Spectrum σας.
ΠΡΟΣΟΧΗ: ΔΕΝ ΠΡΟΤΕΙΝΕΤΑΙ ΓΙΑ ΚΑΠΟΙΟΝ ΠΟΥ ΔΕΝ ΕΧΕΙ ΕΜΠΕΙΡΙΑ ΣΕ ΕΠΙΣΚΕΥΕΣ.
Ότι ενέργεια κάνετε εσείς ή κάποιος άλλος στο ZX Spectrum ή στο ZX Spectrum plus σας είναι αποκλειστικά δική σας ευθύνη, το Retrocity δεν αναλαμβάνει σε καμιά περίπτωση καμιά ευθύνη για την μη επιτυχή επισκευής από μέρους σας.
Πατήστε πάνω στις φωτογραφίες για να δείτε μια μεγαλύτερη εικόνα.
| Σύμπτωμα | Μοντέλο | Περιγραφή Προβλήματος | Επισκ. | Επίλυση |
|---|---|---|---|---|
 |

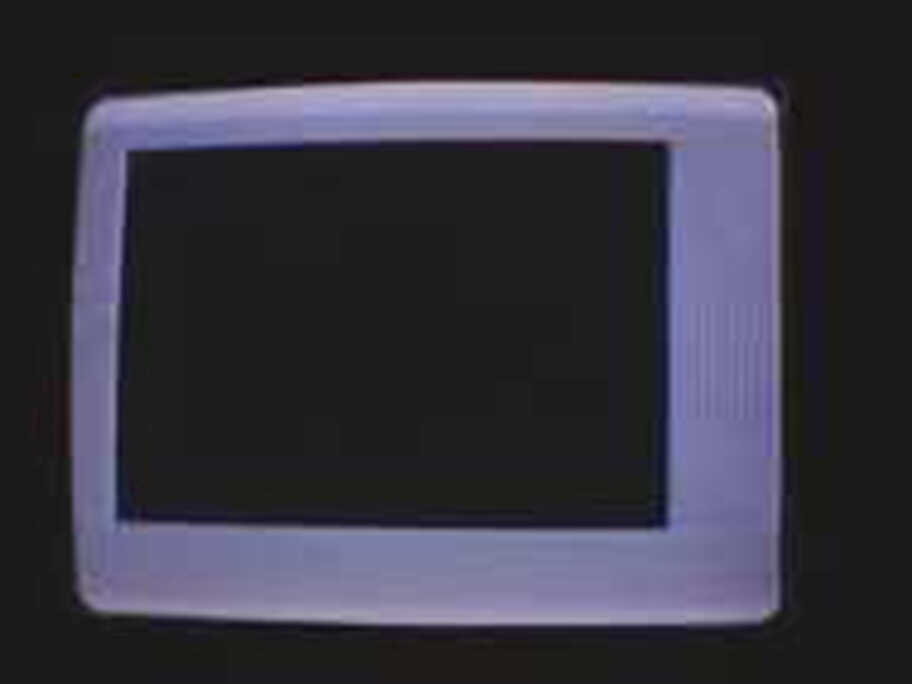

Spectrum 48K | Ξεκινά, καθαρίζει την οθόνη αλλά κρεμάει και δείχνει λευκό περίγραμμα σε μαύρη οθόνη. | Ναι | Σφάλμα μνήμης στην Upper memory. Άλλαξα το ολοκληρωμένο 4532 (32Kx1) με νέο 4164 (64Kx1). |
 |

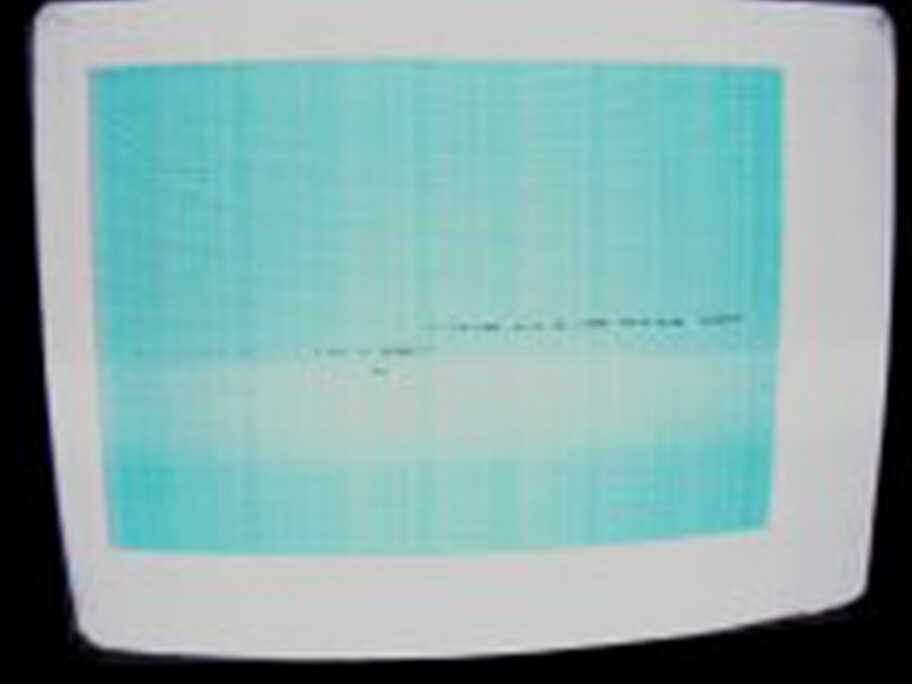

Spectrum 48K | Στην αρχή, η οθόνη εμφανίζει ένα λευκό περίγραμμα, με γαλάζια την εσωτερική οθόνη και μια μικρή μαύρη γραμμή pixel στη μέση της οθόνης. | Ναι | Σφάλμα μνήμης στην Lower memory. Άλλαξα το ολοκληρωμένο IC10, 4116 με νέο. |
 |

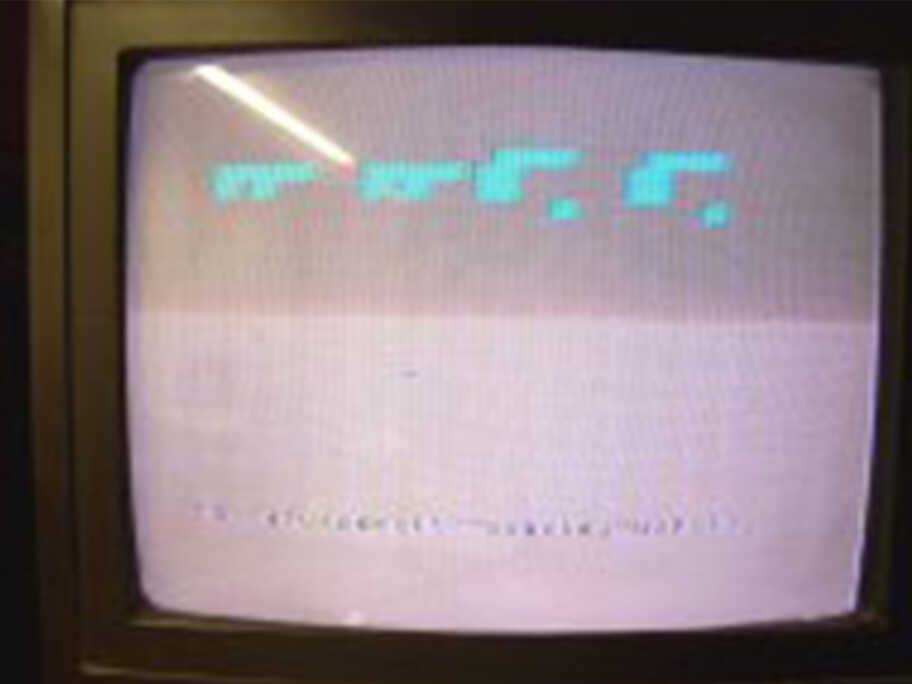

Spectrum 48K | Ξεκινάει με κανονική οθόνη, αλλά βγάζει γαλάζια pixel. Το μήνυμα «1982 sinclair research» δεν εμφανίζεται σωστά. | Ναι | Σφάλμα μνήμης στην Lower memory. Άλλαξα το ολοκληρωμένο IC10, 4116 με νέο. |
 |

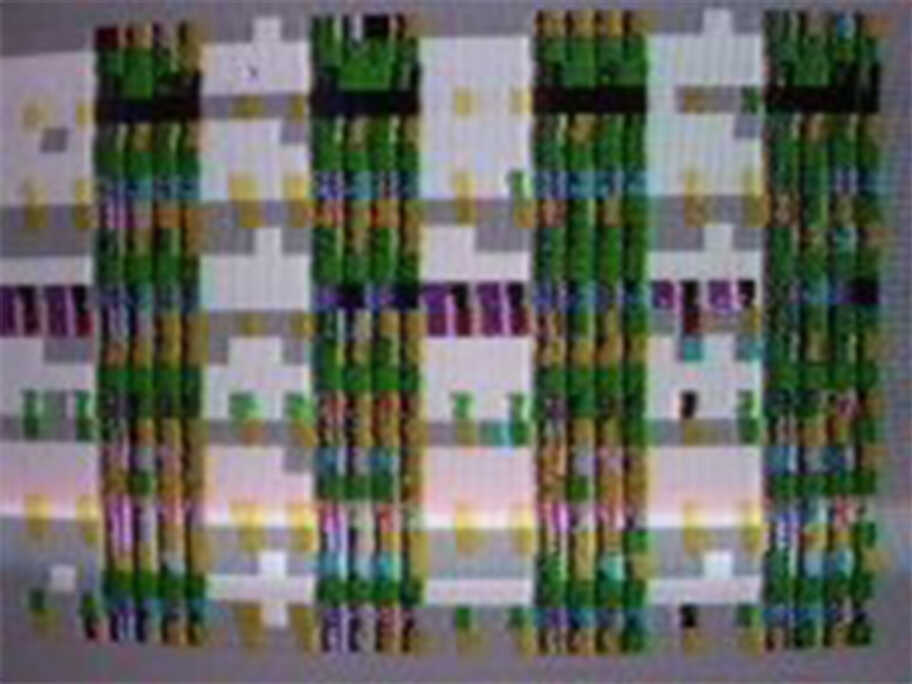

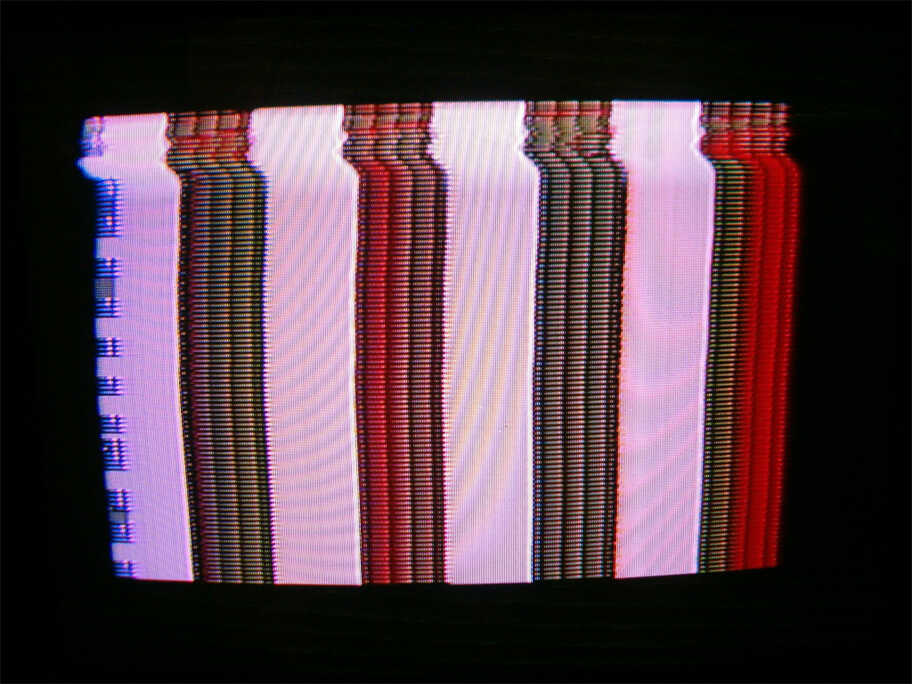

Spectrum 48K | Εμφανίζονται στη οθόνη πολλά χρώματα και pixel (δεν αναβοσβήνει κανένα pixel). | Ναι | Σφάλμα επεξεργαστή Ζ80 |
 |
Spectrum 48K issue 4S | Στην αρχή, η οθόνη δείχνει ένα λευκό περίγραμμα, σε μαύρη οθόνη και πολλές λευκές ψιλές γραμμές με κουκίδες. | Ναι | Σφάλμα μνήμης στην Lower memory. Άλλαξα το ολοκληρωμένο IC6, 4116 με νέο. |
 |

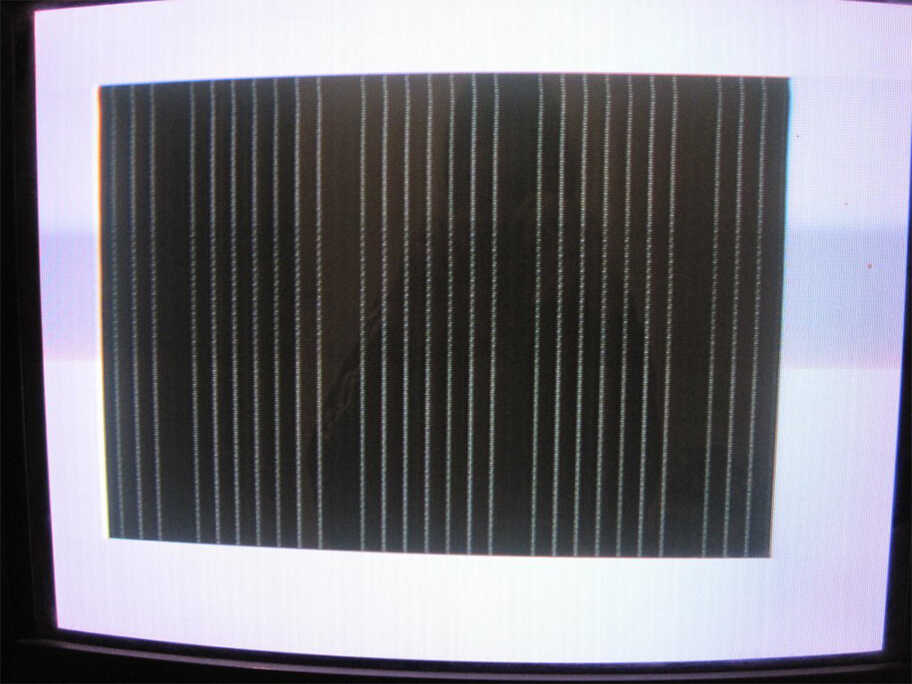

Spectrum+ 48K | Στην αρχή, η οθόνη δείχνει ένα λευκό περίγραμμα, σε μαύρη οθόνη με λευκές γραμμές. | Ναι | Σφάλμα μνήμης στην Lower memory. Άλλαξα τα ολοκληρωμένα IC6 & IC9, 4116 με νέα. |
 |
Spectrum 48K issue 4S | Στην αρχή, η οθόνη είναι μαύρη (εκτός από μικρές λευκές κάθετες γραμμές). Αν πατήσετε το reset, τότε η οθόνη αλλάζει αλλά παραμένει μαύρη. | Ναι | Σφάλμα γραμμής -5V και + 12V. Αλλαγή του τρανζίστορ TR4 ZTX650 από νέο ZTX651 |
 |

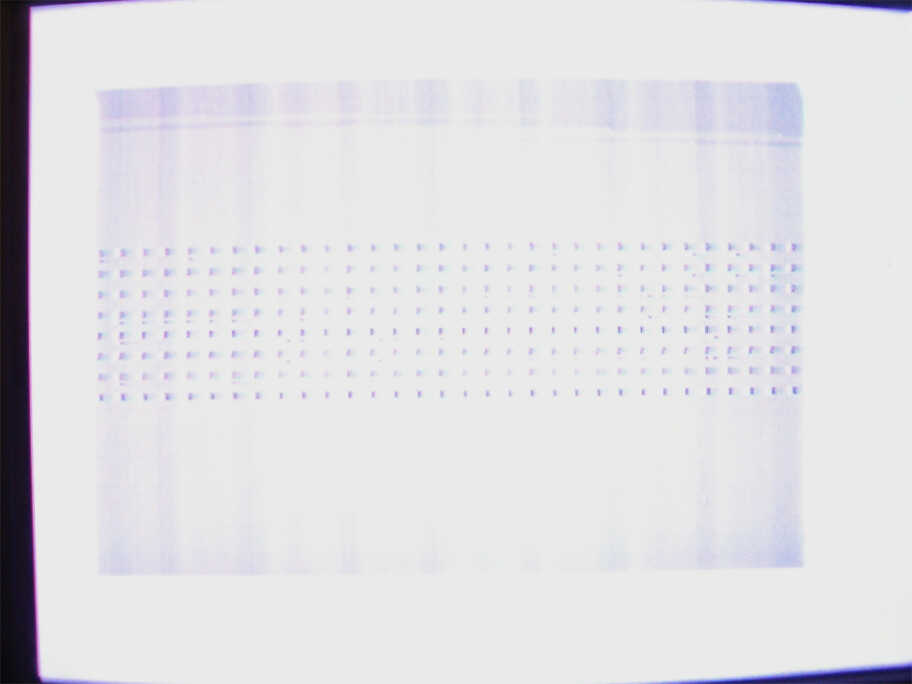

Spectrum 48K issue 3B | Το έκδοση 3B επεκτάθηκε στα 48Κ με 4532-15 chip. Αυτό το Spectrum είχε προηγούμενη αποτυχία και άλλαξαν με chip 4116. Επανεκκινεί συνεχώς και αλλάζει από λευκό περίγραμμα και μαύρο οθόνη σε λευκή οθόνη και μαύρες κουκκίδες. | Ναι | Πολλαπλά σφάλματα. Τσεκάρετε και αντικαταστήστε προβληματικά 4116 (Lower memory). Τσεκάρετε και αντικαταστήστε προβληματικά 4532 chip με 4164 (Upper memory) . Τσεκάρετε το IC24 chip 74LS00. Αλλάξτε τον πυκνωτήC64 180pf με έναν νέο 100pF. Νέος πυκνωτής C25 (βελτίωση ποιότητας εικόνας). |
 |

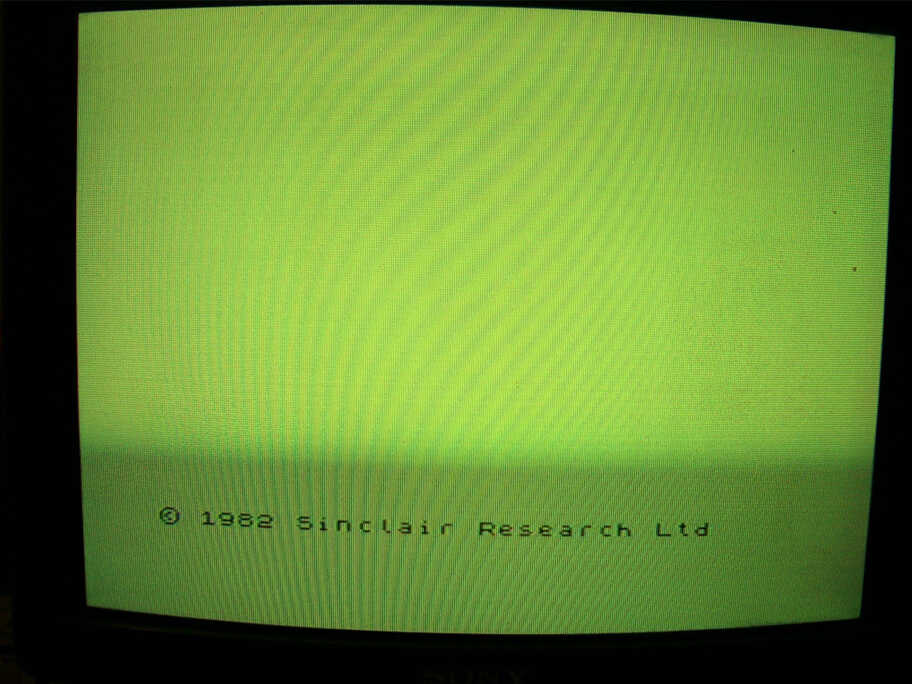

Spectrum 48K issue 2 | Ο Spectrum λειτουργεί αλλά η οθόνη είναι πολύ κίτρινη. Δείχνει επίσης πολλές παρεμβολές όσο το Spectrum ζεσταίνεται (η ULA και το 7805 θερμαίνονται πολύ σε αυτό το μοντέλο Spectrum) Το βύσμα τροφοδοσίας δεν κάνει καλή επαφή. Το TR4 καίγεται κατά τη διάρκεια της δοκιμής σε αυτό το πρόβλημα. | Ναι |
|
 |

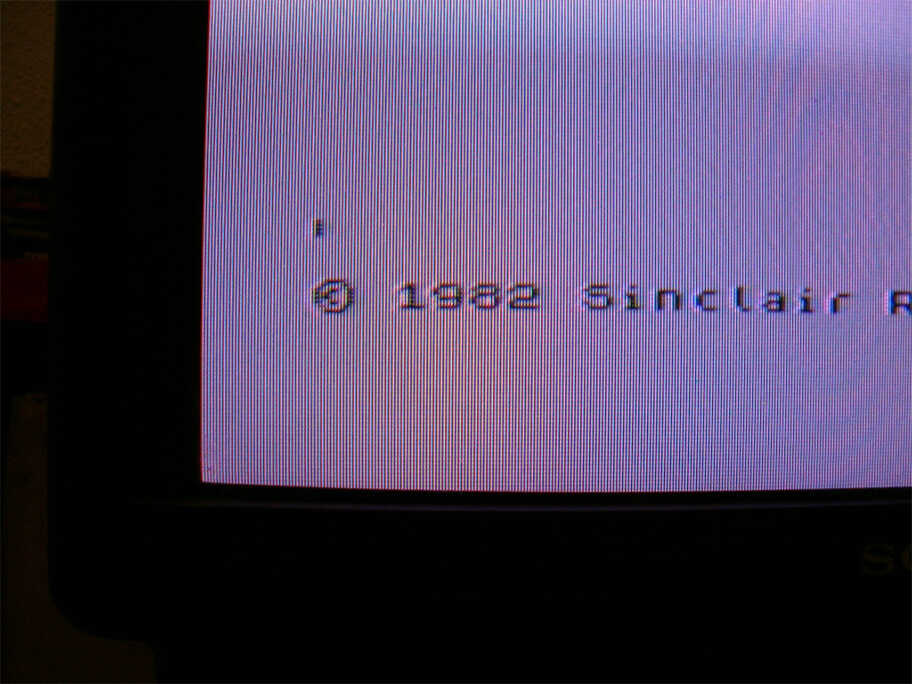

Spectrum 48K issue 4S | Ο Spectrum ξεκινά καλά, αλλά στην οθόνη εμφανίζεται ένα ζευγάρι μαύρων pixel. Αγγίζοντας οποιοδήποτε πλήκτρο, το Spectrum κρεμάει δείχνοντας μια μαύρη λωρίδα στο κάτω μέρος της οθόνης. Κάποια τεστ μνήμης RAM λένε ότι είναι εντάξει. Τα chip Z80, IC3 και IC4 είναι εντάξει. | Ναι | Σφάλμα μνήμης στην Lower memory. Άλλαξα το ολοκληρωμένο IC13, 4116 chip με ένα νέο. |
 |

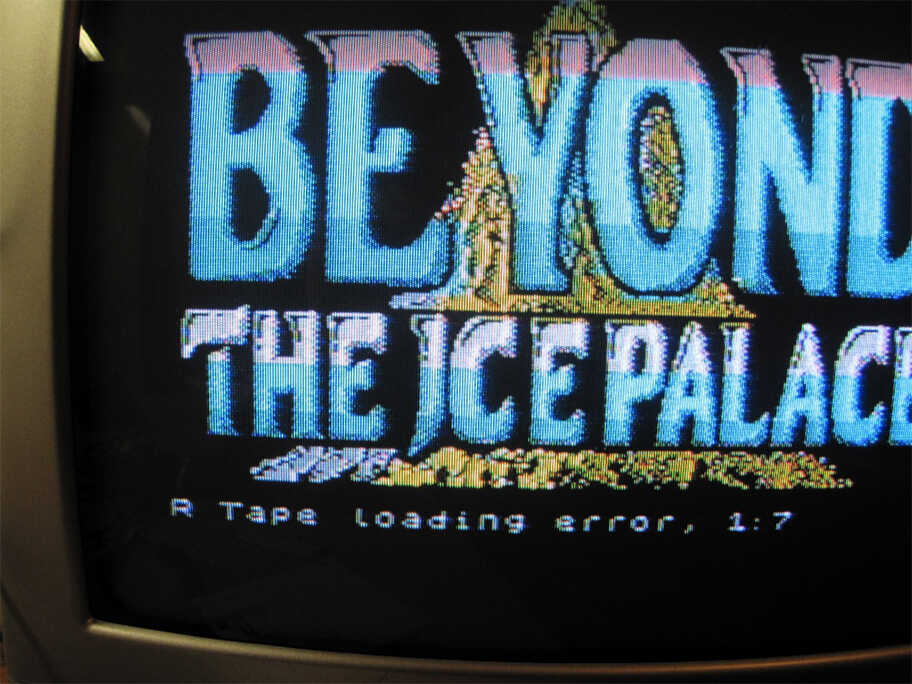

Spectrum 48K issue 3B | Ξεκινά καλά, αλλά όταν φορτώνουμε οποιοδήποτε παιχνίδι, το Spectrum δίνει πάντα «tape error loading» στο τέλος. Αυτό συμβαίνει συνήθως όταν φορτώνουμε από κασέτα και χρησιμοποιούμε DIVIDE interface. | Ναι | Αυτό το Spectrum είναι συνήθως μια αναβάθμιση 16Κ σε 48K με 7 OKI 3732L-20 και 3732H-20 chips. Δεν μπορείτε να αναμίξετε μάρκες H και L ram. Άλλαξε το OKI3732H-20 με ένα τσιπ 3732L-20. |
 |

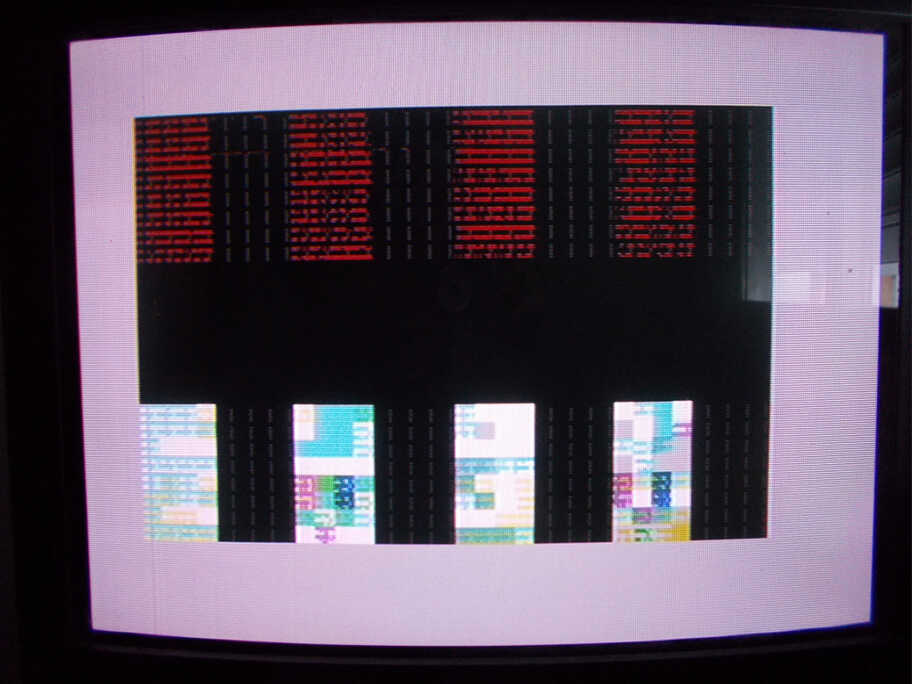

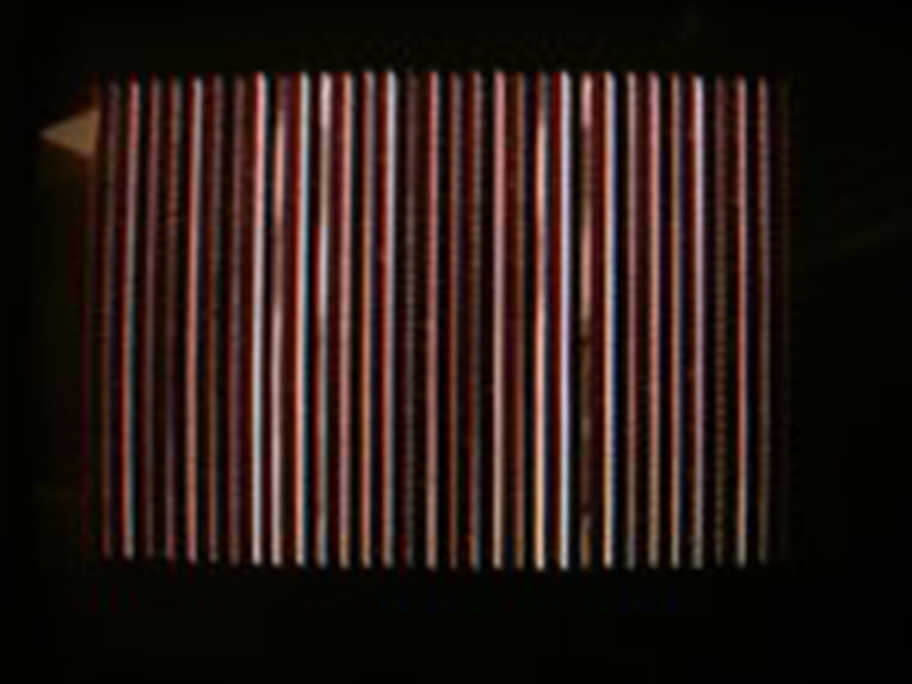

Spectrum +48K issue 6 | 1) Στην αρχή η οθόνη έδειξε λευκές, μαύρες και μερικές κόκκινες κάθετες γραμμές. 2) Ένα εφεδρικό chip 4116 έκαψε, πολύ θόρυβο, ασταθείς τάσεις. |
Ναι | Σφάλμα μνήμης στην Lower memory. Άλλαξα τα ολοκληρωμένα IC9 και IC10 4116.
Ελέγξτε τα TR4 και TR5 (ΟΚ). Άλλαχτε όλους τους ηλεκτρολυτικούς πυκνωτές. |
 |

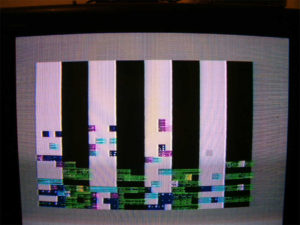

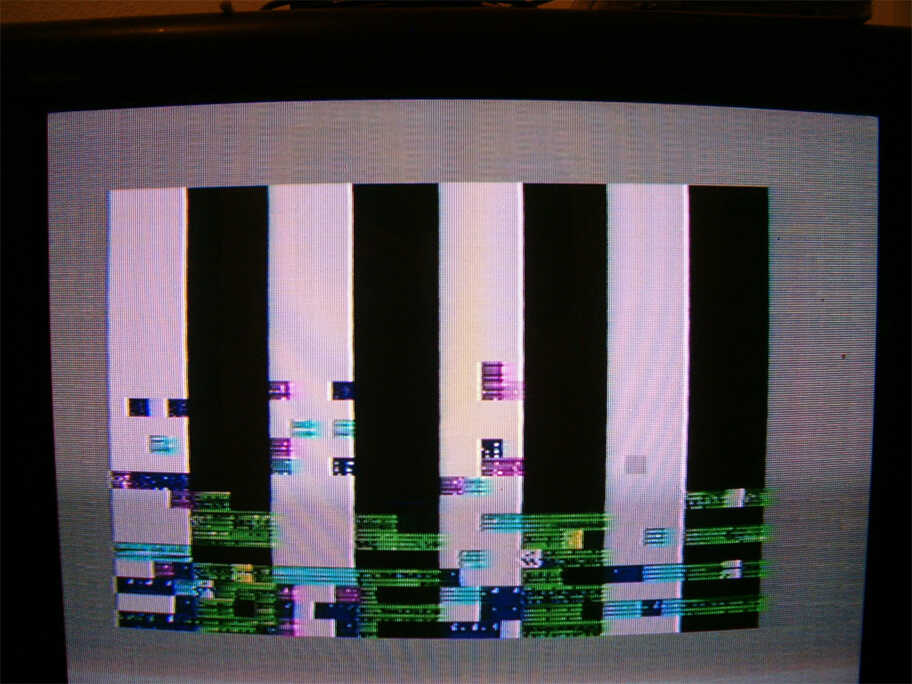

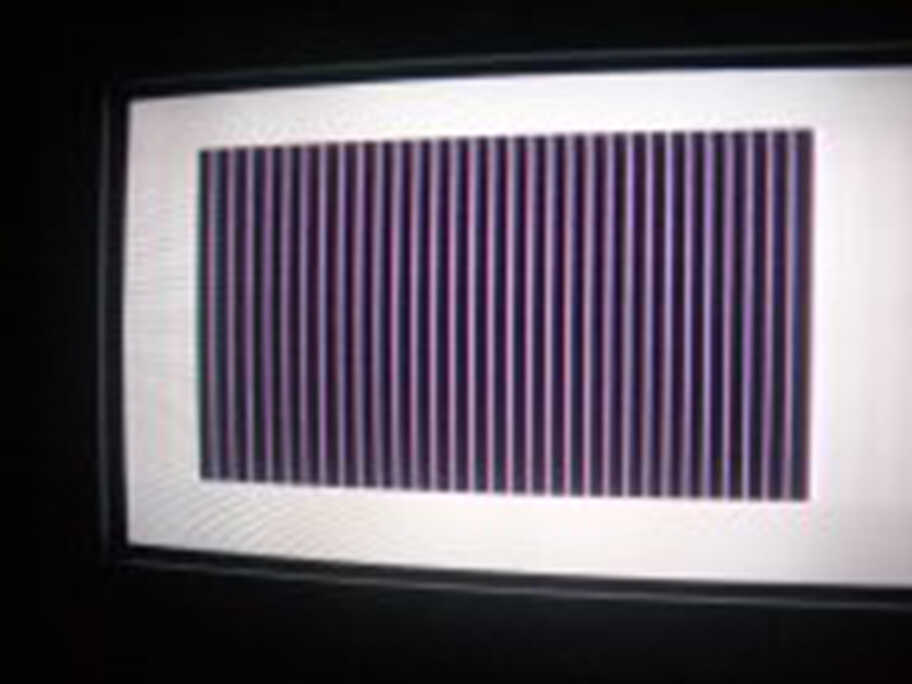

Spectrum 48K issue 6 | Στην αρχή, η οθόνη έδειξε κάθετες ασπρόμαυρες γραμμές. Υπήρχαν επίσης μερικά pixel στην οθόνη. Με κόκκινα περιθώρια, υπήρχε πολύς θόρυβος. | Ναι | Η δοκιμή RAM έδειξε προβλήματα στη Lower memory. Δοκίμασα μερικά chip αλλά ήταν εντάξει. Δοκίμασα τα chip PCF1306P, ROM y Z-80, αλλά ήταν εντάξει. Τέλος, βρήκα ότι ο πυκνωτής C44 δεν λειτουργούσε καλά. Μετά την αλλαγή του C44, το Spectrum ξεκίνησε καλά. Αποφάσισα να αλλάξω μερικούς ηλεκτρολυτικούς πυκνωτές. Τώρα το Spectrum έχει πολύ καλή εικόνα και χαμηλό θόρυβο. |
 |
Spectrum +48K issue 3 | Στην αρχή, η οθόνη δείχνει μια μαύρη οθόνη με μερικές κάθετες γραμμές σκουπιδιών και μικρές κουκκίδες. Η δοκιμή με test card είπε οτι υπάρχει πρόβλημα στην lower ram. | Ναι | Πριν από τη δοκιμή ram, δοκιμάστε τα chip IC3 & IC4 (74LS157) ίσως ένα από αυτά έχει πρόβλημα. |
ΠΡΟΣΟΧΗ: ΔΕΝ ΠΡΟΤΕΙΝΕΤΑΙ ΓΙΑ ΚΑΠΟΙΟΝ ΠΟΥ ΔΕΝ ΕΧΕΙ ΕΜΠΕΙΡΙΑ ΣΕ ΕΠΙΣΚΕΥΕΣ.
Ότι ενέργεια κάνετε εσείς ή κάποιος άλλος στο ZX Spectrum ή στο ZX Spectrum plus σας είναι αποκλειστικά δική σας ευθύνη, το Retrocity δεν αναλαμβάνει σε καμιά περίπτωση καμιά ευθύνη για την μη επιτυχή επισκευής από μέρους σας.
Πατήστε πάνω στις φωτογραφίες για να δείτε μια μεγαλύτερη εικόνα.
Με την άδεια του speccy.org
