Δυο μεγάλοι αντίπαλοι… Δυο μεγάλοι εχθροί…. μα πολλές φορές τόσο κοντά ο ένας στον άλλο… Μην ξεχνάμε (όπως λέει και ένας φίλος) οτι στα σπλάχνα της Atari υπήρχε πολύ έντονο το στοιχείο της Commodore και η Amiga ήταν το νόθο παιδί της Atari….

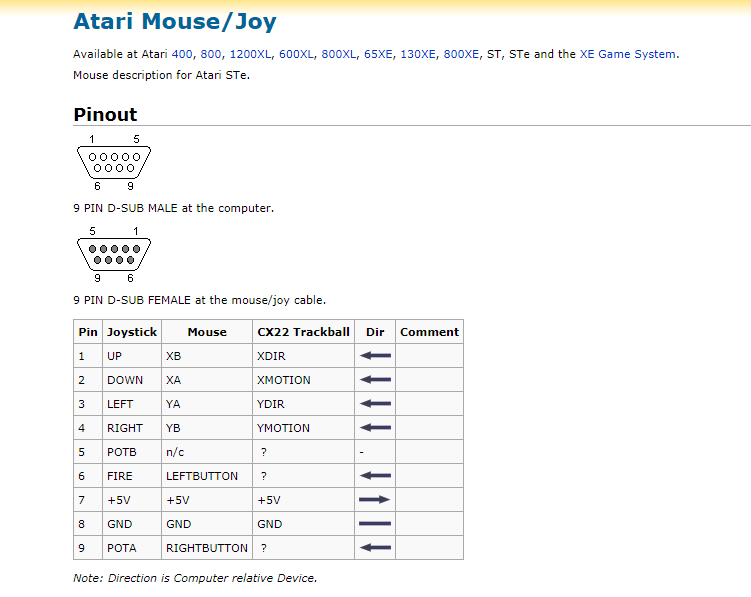

Κάποια στιγμή έβγαλα τον Atari St για λίγο «δημιουργική ώρα»… αλλά δεν έβρισκα πουθενά το mouse του. Μπροστά μου βρισκόντουσαν 2-3 ποντίκια Tank της Amiga… με λίγο ψάξιμο βρήκα τα παρακάτω… Αποφάσισα λοιπον να κάνω μετατροπή του Amiga Mouse σε Atari ST Mouse

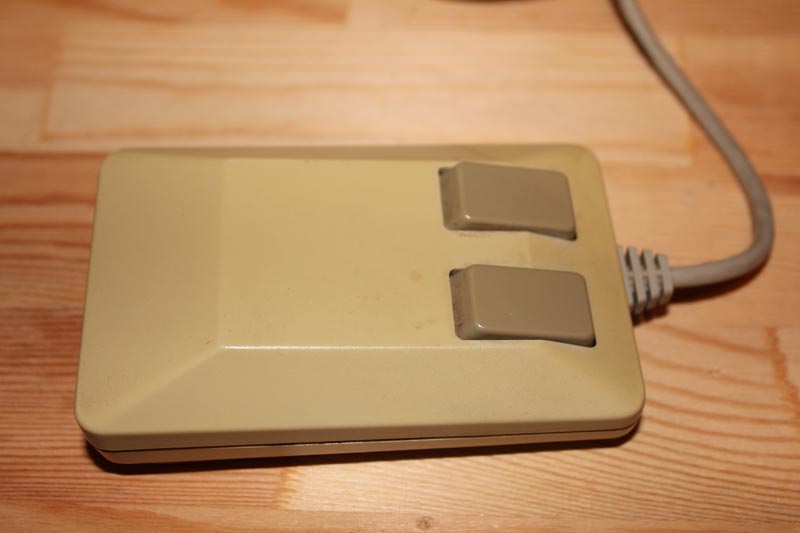

Δεν χρειάστηκα παραπάνω… ο εθελοντής βρέθηκε μπροστά μου….!!!!

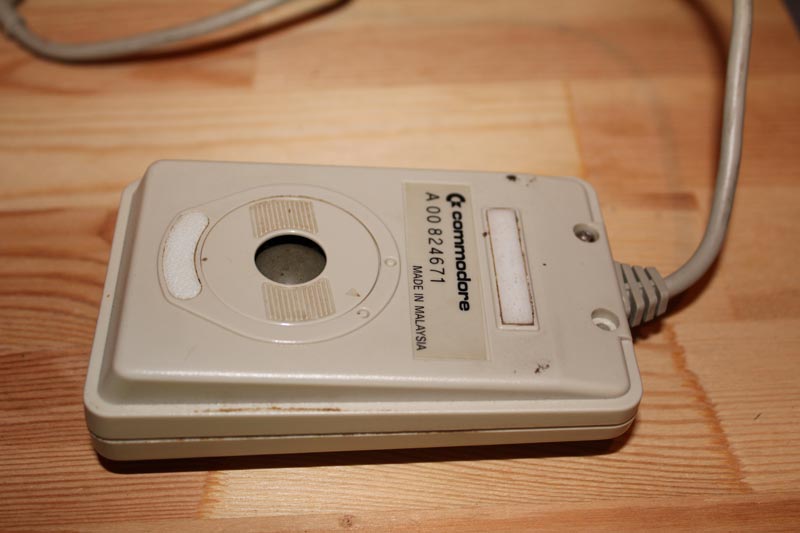

Πρώτο βήμα ήταν να το ανοίξω… Αυτό έγινε πολύ εύκολα αφαιρώντας τις δυο βίδες στο κάτω μέρος του mouse…

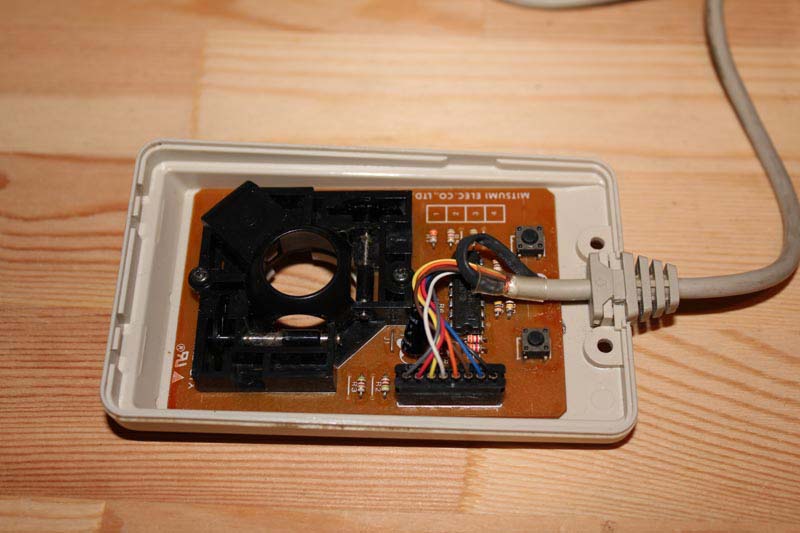

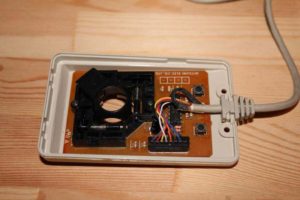

Ο εσωτερικός κόσμος του Amiga Tank Mouse φανερώθηκε μπροστά μου…!!!!

επόμενη κίνηση ήταν να βρω τις αντιστοιχίες….

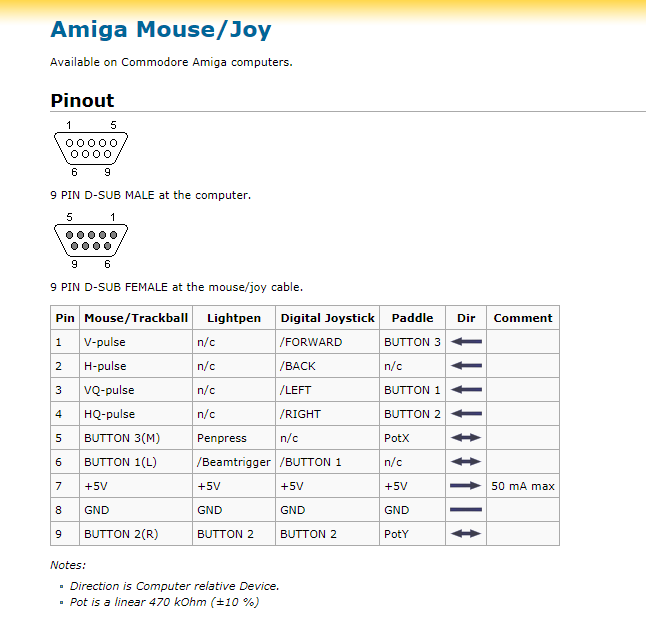

Στο ποντίκι «Tank» της Amiga είναι ως εξής:

Tο pin 1 στον connector DB9 είναι το Pin 3 (Καφέ καλώδιο) στην πλακέτα του mouse
Tο pin 2 στον connector DB9 είναι το Pin 7 (Κόκκινο καλώδιο) στην πλακέτα του mouse
Tο pin 3 στον connector DB9 είναι το Pin 4 (Πορτοκαλί καλώδιο) στην πλακέτα του mouse
Tο pin 4 στον connector DB9 είναι το Pin 6 (Κίτρινο καλώδιο) στην πλακέτα του mouse
Tο pin 5 στον connector DB9 είναι άδειο, δεν έχει κάποιο καλώδιο
Tο pin 6 στον connector DB9 είναι το Pin 2 (Μπλε καλώδιο) στην πλακέτα του mouse
Tο pin 7 στον connector DB9 είναι το Pin 9 (Γκρι καλώδιο) στην πλακέτα του mouse
Tο pin 8 στον connector DB9 είναι το Pin 5 (Λευκό καλώδιο) στην πλακέτα του mouse
Tο pin 9 στον connector DB9 είναι το Pin 1 (Μαύρο καλώδιο) στην πλακέτα του mouse

Λοιπόν αυτό που έπρεπε να κάνω είναι να αλλάξω στο connector DB9 το Pin 1 με το Pin 4…

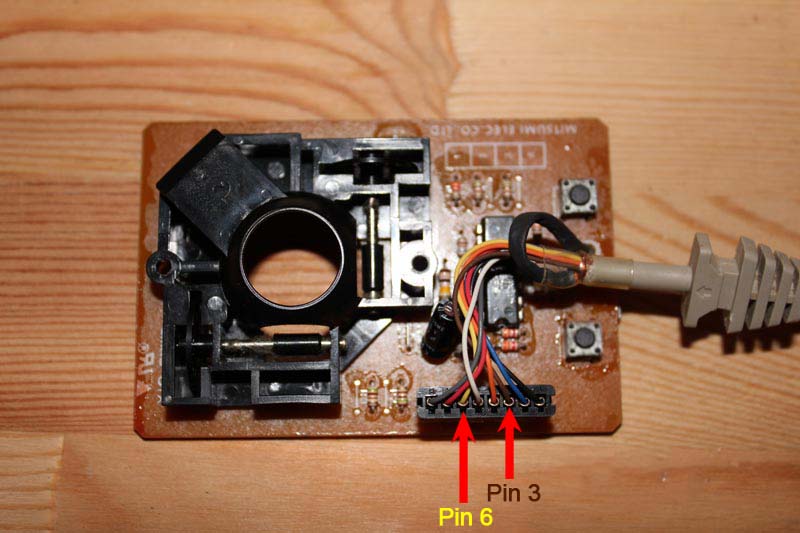

Άρα στην πλακέτα του mouse έπρεπε να αλλάξω το Pin 3 με το Pin 6

Τα άλλαξα και δούλεψε…!!!!!

Είχα καταφέρει να κάνω το δικό μου AtariStAmiga Tank Mouse!!!!

***(Μπορεί να μπει και διακοπτάκι αλλαγής  το οποίο αναλαμβάνει την αλλαγή κατ΄επιλογή σας σε Atari <-> Amiga)
